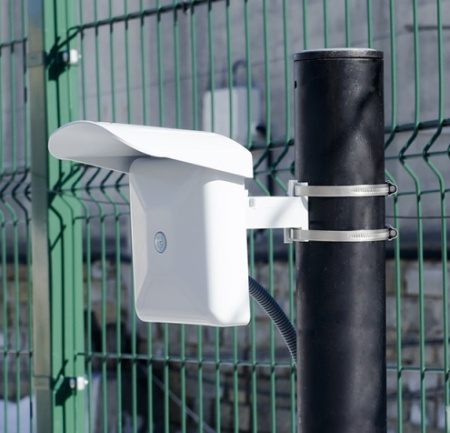

Извещатель охранный радиоволновой Зебра-84(24)

Зебра-84(24) Извещатель охранный радиоволновый объемный однопозиционный
Извещатели применяются для охраны отдельных участков периметра, где применение двухпозиционных извещателей затруднено или невозможно, например, тупиков, болотистых участков, оврагов, переходов через ограждение, складских площадок, тоннелей, эстакад, путепроводов и т.д.

Принцип действия: извещатель имеет один электронный блок, в котором расположено приемо-передающее устройство. Передатчик извещателя излучает линейно-частотно модулированный радиоволновый сигнал. Приемник извещателя фиксирует уровень отраженного сигнала. При появлении движущихся объектов в зоне обнаружения приемник регистрирует изменения отраженного сигнала, обусловленного доплеровским эффектом, и формирует тревогу.

Общие сведения
Настройка извещателей может производиться:
- с помощью ноутбука (ОС Windows) по интерфейсу USB на месте установки извещателя;
- удаленно с поста охраны по интерфейсу RS-485;
- с помощью планшета или смартфона (ОС Android) по беспроводному интерфейсу Bluetooth (под заказ);
- по локальной сети через интерфейс Ethernet (под заказ).
Специализированное программное обеспечение позволяет упростить пуско-наладку извещателей, а главное, обеспечивает правильную настройку их параметров.

Извещатель ЗЕБРА-84(24) имеет 5 частотных литер, что исключает взаимное влияние от соседних комплектов. Это позволяет использовать извещатели в непосредственной близости друг от друга, например, в ангарах, складских помещениях и т.д.

Отличительные особенности
Деление зоны обнаружения на 12 подзон позволяет производить настройки чувствительности каждой из них в отдельности. В каждой подзоне настраивается уровень чувствительности, что позволяет адаптировать извещатель под конкретную помеховую обстановку на участке.
Выравнивание чувствительности по всей длине зоны обнаружения позволяет четко определить её границы и увеличить помехоустойчивость к движению людей и транспорта вне зоны обнаружения. Это является основным и самым существенным отличием извещателей с ЛЧМ от доплеровских извещателей.

В извещателях предусмотрена возможность отключения одной или нескольких подзон. Отключая их, можно организовать зоны "санкционированных" проходов на охраняемом участке для свободного перемещения людей, направляющихся через проходную и свободного проезда транспорта через ворота. Для повышения помехоустойчивости рекомендуется отключение ненужных подзон.

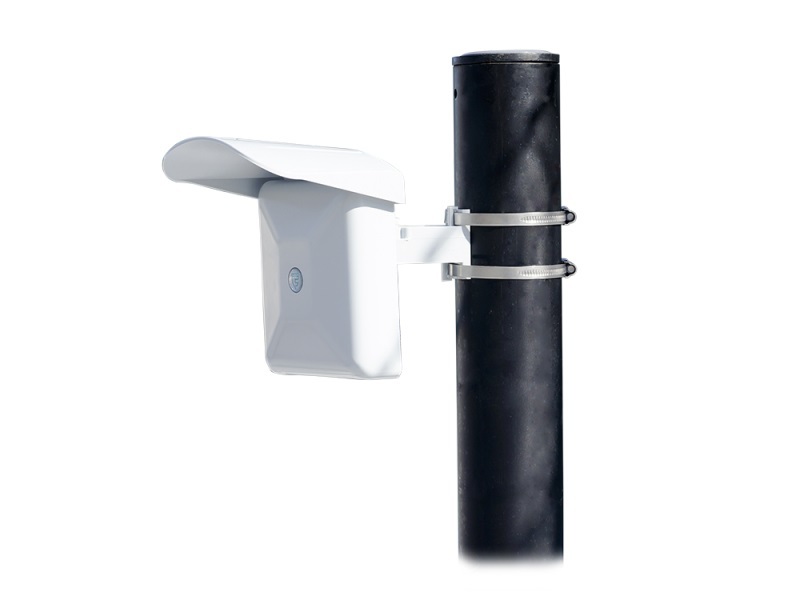

Отключение первой подзоны повышает помехоустойчивость к дождю, снегу, туману, молниям, мелким животным и растительности. При эксплуатации извещателей на улице, для уменьшения влияния атмосферных осадков, следует использовать защитный козырек.

Во взрывоопасных зонах применяется взрывозащищенное исполнение извещателей (снято с производства), обеспечиваемое видом взрывозащиты "искробезопасная электрическая цепь i".

Извещатели серии ЗЕБРА-(24) работают на частоте 24,15 ГГц и в соответствии с Постановлением Правительства РФ от 13.10.2011г. №387 "О внесении изменений в постановление правительства РФ от 12.10.2004г. №539" извещатели (24 ГГц) не подлежат регистрации в радиочастотных органах.

Извещатель является устройством для обнаружения передвижения, работающим в полосе частот 24,05 – 24,25 ГГц с максимальной эквивалентной изотропно-излучаемой мощностью не более 100 мВт и в соответствии с Постановлением Правительства РФ от 20 октября 2021 г. № 1800 «Правила регистрации радиоэлектронных средств и высокочастотных устройств» не подлежит регистрации в радиочастотных органах.

Характеристики:
- Рабочая частота 24,05...24,25 ГГц
- Длина зоны обнаружения до 84 м
- Ширина зоны обнаружения не более 1 м
- Высота зоны обнаружения не менее 8 м
- Количество частотных литер 5
- Напряжение питания извещателя 10...30 В
- Интерфейсы контакты реле, RS-485, USB, под заказ Bluetooth или Ethernet
- Потребляемая мощность не более 1,5 Вт
- Вес 1,5 кг
- Рабочая температура -40...+80 °С (под заказ -60 до +80°С)
- Габариты 211х134х78 мм
