Комплект подключения КПР СПМТ.301153.002

КПР СПМТ.301153.002 Комплект подключения релейный

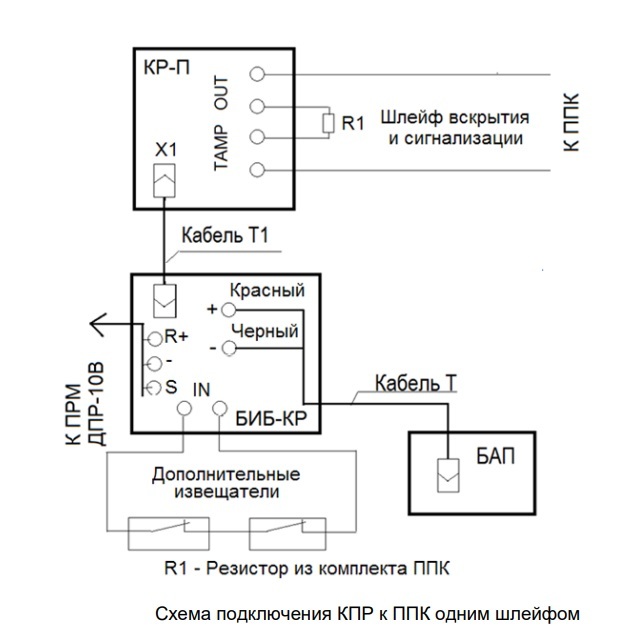

Комплект подключения КПР (далее КПР) предназначен для подключения извещателя охранного радиоволнового объемного «ДПР-10В» с использованием автономного питания в режиме микропотребления к приемо-контрольному прибору (ППК). Комплект обеспечивает контроль состояния шлейфа сигнализации «ДПР-10В» (OUT), а также контактов блокировки коробки коммутационной КР-П (TAMP).

Технические характеристики:
- Длина подключаемой линии – не более 1500 м.
- Параметры сигнала, коммутируемого контактами выходной цепи:
 ток, постоянный или переменный – не более 100 мА;
 амплитудное напряжение – не более 72 В.
- Электропитание коробки коммутационной КР-П (далее КР-П) осуществляется от БИБ-КР извещателя «ДПР-10В».
- Максимальный ток потребления КР-П не превышает 50 мкА (при питании от источника постоянного тока напряжением от 10,2 до 27 В).
- Кабельные вводы КР-П обеспечивают ввод и фиксацию кабеля диаметром от 6 до 12 мм.
- Комплект может эксплуатироваться в любое время года во всех климатических зонах с умеренным и холодным климатом в интервале температур от минус 50°С до плюс 65°С.
- Размеры составных частей КПР:
 кабель соединительный Т – длина 1 м;
 кабель соединительный Т1 – длина 1 м;
 коробка коммутационная КР-П – 210х160х85 мм.
- Масса КПР в упаковке – не более 1,0 кг.

Состав комплекта:
- Кабель соединительный Т СПДП.685662.007 1
- Кабель соединительный Т1 СПДП.685662.008 1
- КМЧ в составе:
Дюбель пробка 8х40 - 2 шт.;
Хомут червячный 78-101 - 1 шт.;
Шуруп 5х40 - 2 шт.
- Коробка коммутационная КР-П СПДП.468344.009 1
