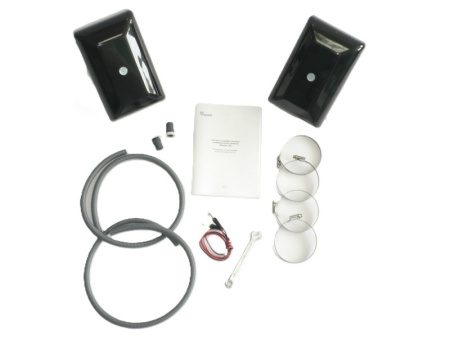

Извещатель охранный комбинированный ИК + СВЧ Формат-200

Формат-200 Извещатель охранный комбинированный двухпозиционный (ИК+СВЧ). Длина зоны обнаружения 20...200 м
Извещатели применяются для охраны протяженных участков периметра ответственных объектов, на которых предъявляются повышенные требования по наработке на ложное срабатывание, т.е. высокая устойчивость к примышленным, природным и бытовым помехам.

Принцип действия: высокой помехоустойчивости в извещателях удалось добиться, применив в них два различных физических принципа действия - двухпозиционный радиоволновый (РЛ) и активный инфракрасный (ИК), то есть два канала обработки.

Различного рода помехи по-разному воздействуют на каналы обработки. Например, поднятый ветром мусор может вызвать срабатывание ИК-канала, при этом РЛ-канал не сработает. Поэтому сочетание этих двух физических принципов и выдача тревоги только при одновременном появлении сигнала в обоих каналах позволило существенно повысить помехоустойчивость.

По схеме построения, конструктивному исполнению и встроенному функционалу наши извещатели не имеют российских аналогов. Объектами применения являются крупные и мелкие промышленные предприятия, военные объекты, структуры транспортной отрасли и др.

Так как тревога формируется только при одновременном срабатывании двух каналов, результирующая зона обнаружения у двухпозиционных комбинированных извещателей имеет малые размеры, т.е. размеры ИК-луча. Это позволяет применять данные извещатели для участков охраняемого периметра, где требуется сверхузкая зона обнаружения.
Извещатель обладает высокой живучестью, так как при появлении ложных тревог или отказе одного из каналов, второй канал и сам извещатель могут сохранять работоспособность.

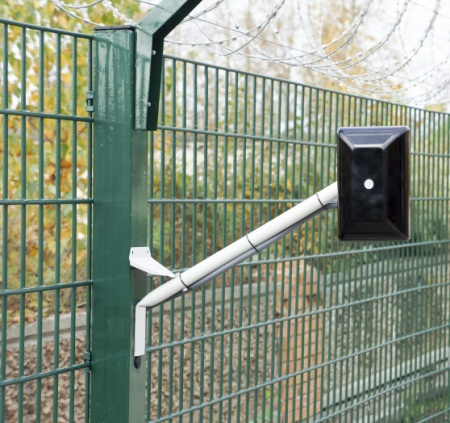

Извещатели наиболее эффективны на прямолинейных участках периметра, где требуется сверхузкая зона обнаружения, например, при установке по верху заграждений, в коридорах, в местах с близким расположением тротуаров и дорог.

Извещатели работают на частоте 24,15 ГГц и в соответствии с Постановлением Правительства РФ от 13.10.2011 г. №837 "О внесении изменений в Постановление Правительства РФ от 12.10.2004 г. №539" извещатели (24,15 ГГц) не подлежат регистрации в радиочастотных органах.

Основное достоинство этих извещателей - высокая помехоустойчивость.

Извещатели имеют интерфейсы USB, RS-485 и Ethernet (под заказ) для работы со специализированным программным обеспечением, которое упрощает пуско-наладку извещателей, а главное обеспечивает правильную настройку их параметров.

Несмотря на кажущуюся сложность извещателей, они просты в эксплуатации - не требуют специальной подготовки персонала и имеют вполне доступную стоимость.

Технические характеристики:
- Рабочая частота24,15 ± 0,1 ГГц
- Длина зоны обнаружения20...200 м
- Диаметр зоны обнаружения ИК каналане более 0,3 м
- Диаметр зоны обнаружения РЛ каналане более 2 м
- Количество частотных литер4
- Напряжение питания9...30 В
- Ток потребления0,07 А
- Интерфейсыконтакты реле, RS-485, USB, под заказ Ethernet
- Габариты211х138х112 мм
- Вес1,3 кг
- Рабочая температура-50...+75 °С
