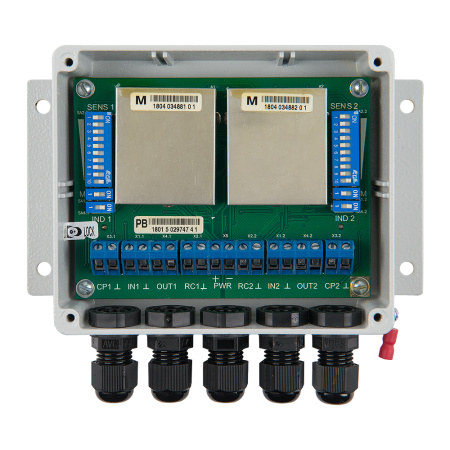

Извещатель охранный периметровый трибоэлектрический двухзонный Гюрза-070ПЗ исп.1

Гюрза-070ПЗ исполнение 1 Извещатель охранный периметровый трибоэлектрический двухзонный
Извещатель охранный периметровый трибоэлектрический двухзонный. Код ОКПД2 26.30.50.143. Гарантия 10 лет. ФРКМ.425170.001-01. Сертификат Росатома.

Извещатель охранный периметровый трибоэлектрический двухзонный «Гюрза-070ПЗ». Применяется для охраны периметров объектов с заграждениями любых конструкций или комбинации заграждений различных конструкций с образованием двух зон охраны.

Принцип действия
Два чувствительных элемента (ЧЭ) – два трибоэлектрических кабеля жестко крепятся к заграждению. Нарушитель, преодолевая заграждение, независимо от способа преодоления, деформирует заграждение, соответственно деформируется и ЧЭ соответствующей зоны охраны. Внутри ЧЭ за счет трения жил о поясную изоляцию возникает электрический заряд, являющийся входным сигналом для одного из двух каналов блока обработки сигналов. Извещатель формирует «Тревогу» в виде размыкания контактов выходного оптореле соответствующего канала БОС. Совместим с любой приемно-контрольной аппаратурой.

Основные характеристики
- количество зон охраны - 2
- вероятность обнаружения – 0,98
- тип ЧЭ – трибоэлектрический кабель (ТППэп-10П SKICHEL или ТППэп-5П SKICHEL)
количество ЧЭ - 2
- максимальная длина ЧЭ – 2х500 м
- максимальная длина зоны охраны (определяется конструкцией заграждения):
- по сигнализационному козырьку (ЧЭ – в одну линию) – до 500 м
- по полотну заграждения (ЧЭ – в две линии) – до 250 м
- по полотну заграждения (ЧЭ – в три линии) – до 160 м
- диапазон рабочих температур - от минус 65 до +70 0С
- напряжение питания – от 8 до 36 В
- ток потребления – 8 мА (в режиме настройки – до 10 мА).

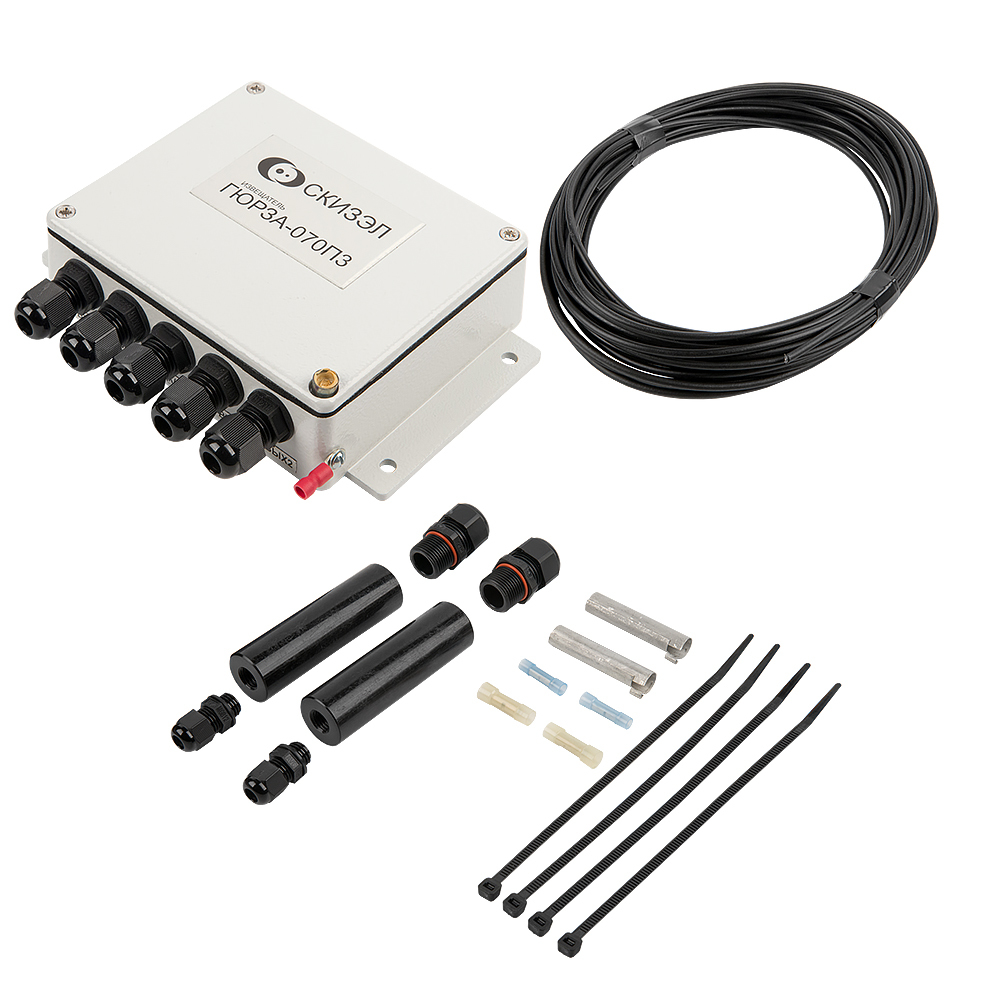

В стандартный комплект поставки извещателя входят:

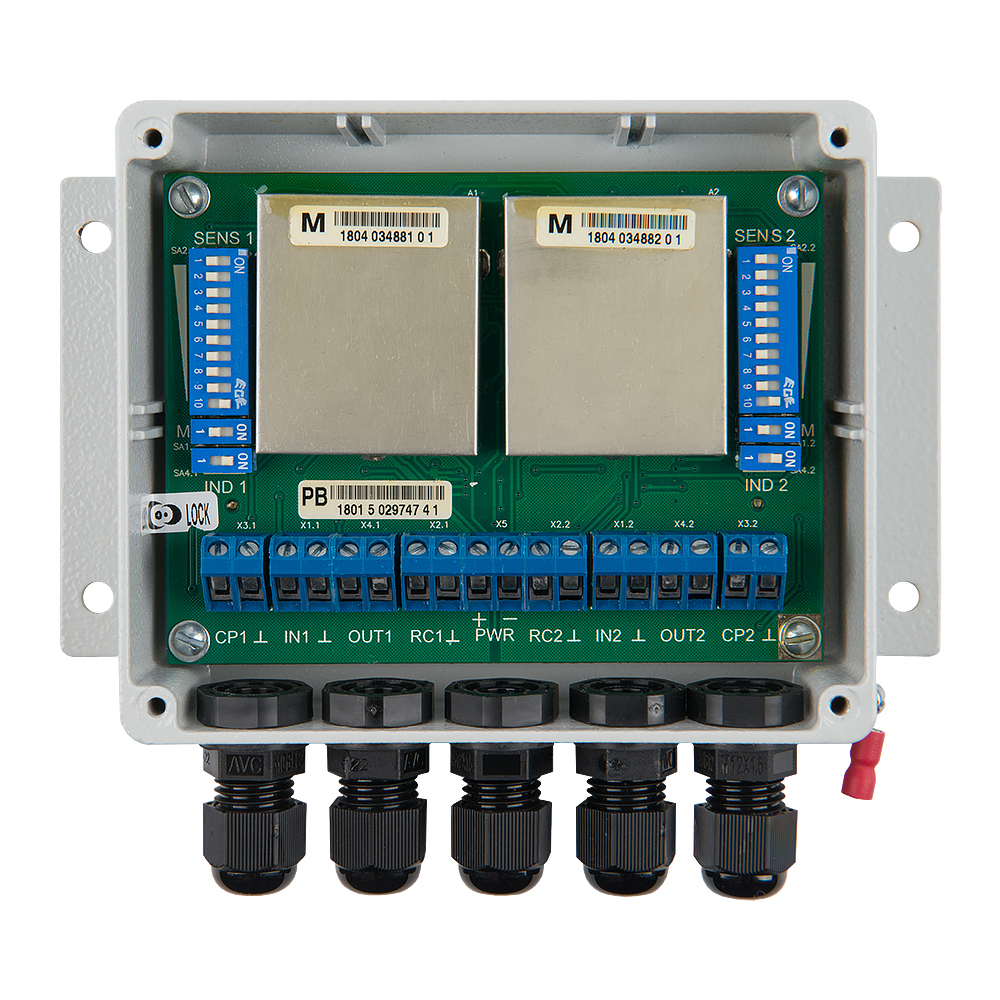

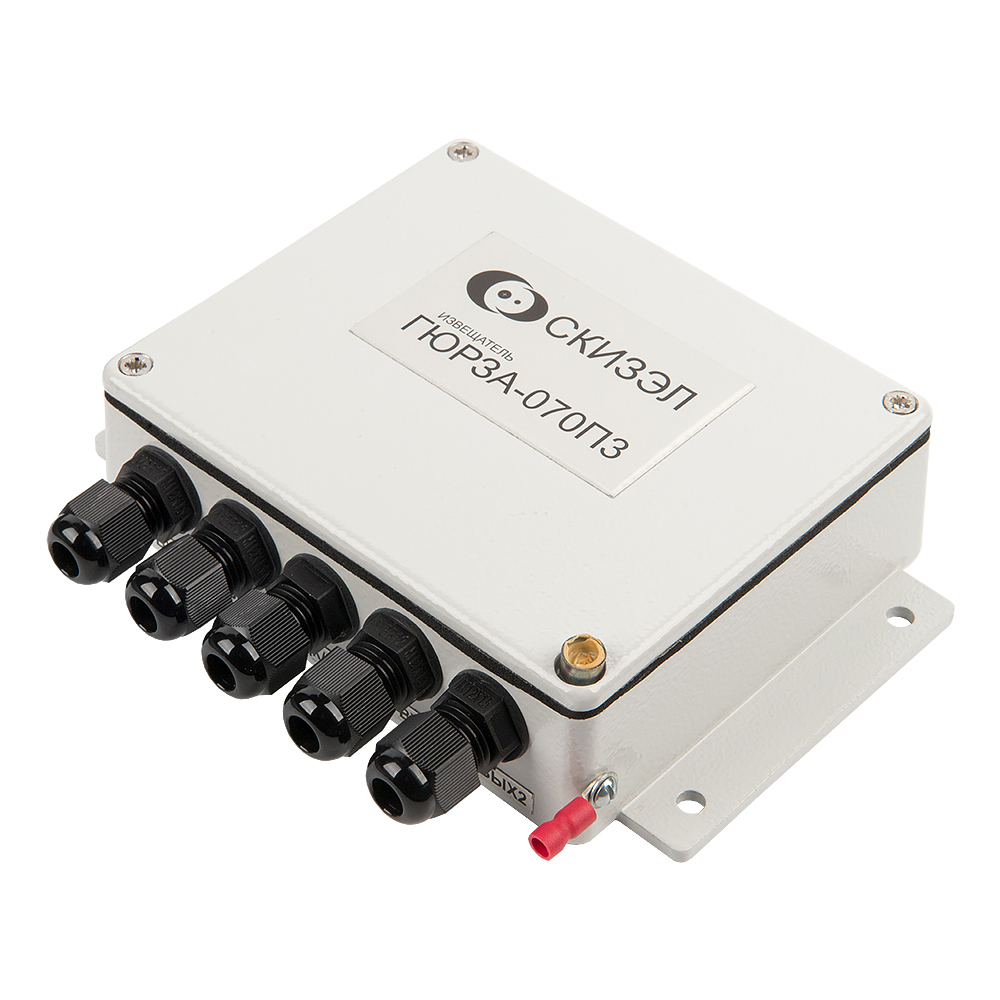

- блок обработки сигналов (БОС) - 1 шт.;

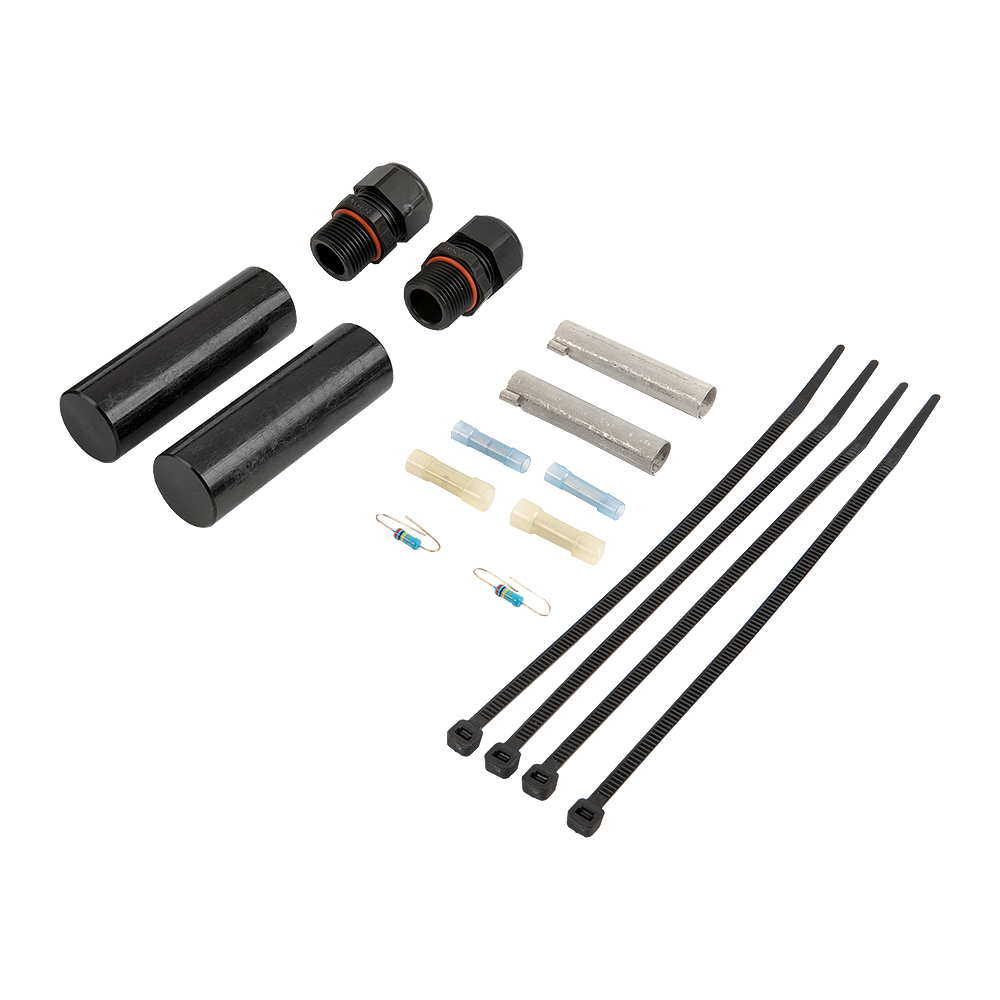

- муфта переходная - 2 компл.;
- устройство оконечное УО-001 - 2 компл.;
- кабель соединительный РК 50-2-16 - 10 м;
- руководство по эксплуатации - 1 экз.;
- паспорт - 1 экз.

Чувствительный элемент 5П или 10П, муфта соединительная, сенсор СПВ-1Г с узлом крепления, регулятор чувствительности сенсора РЧС-Т, проволока вязальная и комплекты монтажных частей поставляются отдельно.

Замена чувствительного элемента 5П (кабель ТППэп 5х2х0,32-315 SKICHEL или кабель ТППэп 5х2х0,4 SKICHEL), или 10П (кабель ТППэп 10х2х0,32-315 SKICHEL, ТППэп 10х2х0,32 SKICHEL или кабель ТППэп 10х2х0,4 SKICHEL), на кабели других марок не допускается.
