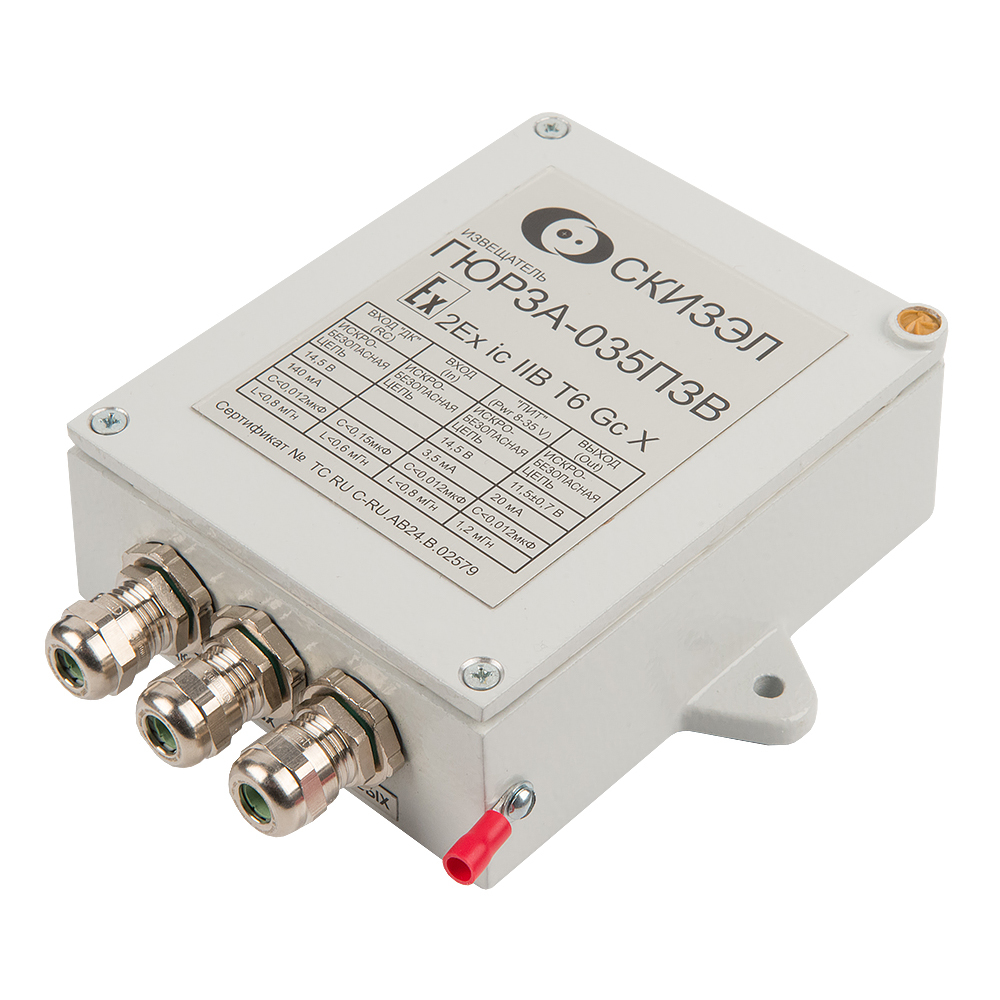

Извещатель охранный периметровый трибоэлектрический однозонный Гюрза-035ПЗВ исп.1

Гюрза-035ПЗВ исп.1 ФРКМ.425160.035-05.Сертификат Росатома Извещатель охранный периметровый трибоэлектрический однозонный, взрывозащищенное исполнение, зона онаружения - 500м
Извещатель охранный периметровый трибоэлектрический однозонный. Предназначен для оборудования заграждений периметра во взрывоопасных зонах. Маркировка взрывозащиты 2Ex ic IIB T6 Gc X (2Ex ic IIB T6 X). Код ОКПД2 26.30.50.143. Гарантия 10 лет. ФРКМ.425160.035-05. Сертификат Росатома.

Извещатель охранный периметровый трибоэлектрический «Гюрза-035ПЗВ». Применяется для охраны периметров, расположенных во взрывоопасных зонах, имеет маркировку Ех«2Ex iс IIB Т6 Gc Х».

Принцип действия
Чувствительный элемент (ЧЭ) – трибоэлектрический кабель жестко крепится к заграждению. Нарушитель, преодолевая заграждение, независимо от способа преодоления, деформирует заграждение, соответственно деформируется и ЧЭ. Внутри ЧЭ за счет трения жил о поясную изоляцию возникает электрический заряд, являющийся входным сигналом для блока обработки сигналов. Извещатель формирует «Тревогу» в виде размыкания контактов выходного оптореле.


Основные характеристики
- количество зон охраны - 1
- вероятность обнаружения – 0,98
- тип ЧЭ – трибоэлектрический кабель - ТППШнг(С) 5х2х0,4 SKICHEL
- максимальная длина ЧЭ – 500 м
- максимальная длина зоны охраны (определяется конструкцией заграждения):
- по сигнализационному козырьку (ЧЭ – в одну линию) – до 500 м
- по полотну заграждения (ЧЭ – в две линии) – до 250 м
- по полотну заграждения (ЧЭ – в три линии) – до 160 м
- диапазон рабочих температур - от минус 60 до +50 0С
- напряжение питания – 12±0,6 В
- ток потребления – 1,5 мА (в режиме настройки – до 3,5 мА)

Особенности
применяется:
- совместно с прибором приемно-контрольным охранно-пожарным ППКОП 0149-1-1 «Яхонт-1И», имеющим вид взрывозащиты «Искробезопасная электрическая цепь», или аналогом;
совместно с источником питания, имеющим гальваническое разделение входных и выходных цепей, с выходным напряжением 12±0,6 В;
- бесперебойным источником постоянного тока ОПС «РИП-12» или аналогом;
совместно с барьером искробезопасности пассивным «БИБ-04-12», имеющим вид взрывозащиты «Искробезопасная электрическая цепь», или аналогом.
- имеет высокую помехозащищенность при высокой обнаружительной способности; при условии корректного монтажа в соответствии с Руководством по эксплуатации можно добиться практически полного отсутствия ложных срабатываний;
- возможность применения при действии сильных фоновых вибраций;
- возможность применения при низких температурах (до минус 60 0С) без подогреваемого шкафа, при низком энергопотреблении (ток потребления 1,5 мА), возможен «холодный старт»;
- простота настройки и эксплуатации;
- высокая надежность. Гарантийный срок эксплуатации – 8 лет, срок эксплуатации – 16 лет.

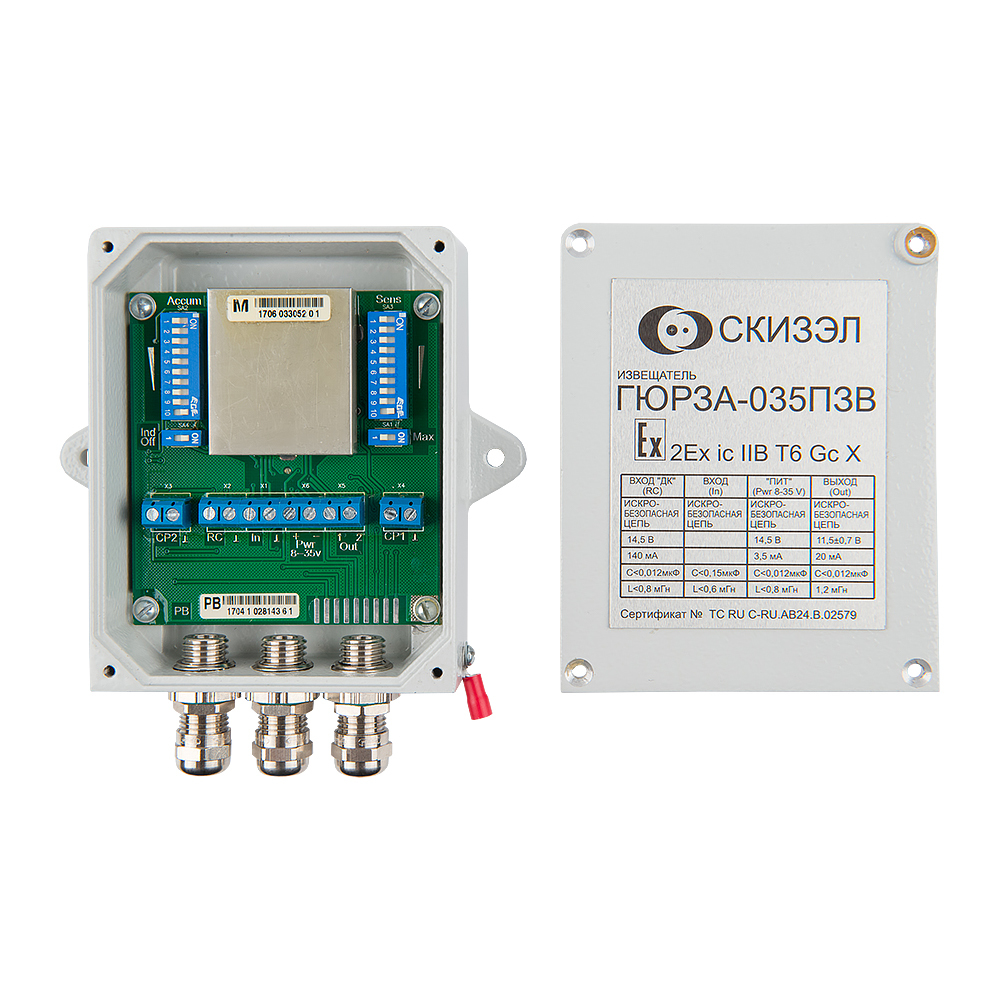

Извещатель состоит из блока обработки сигналов, чувствительного элемента, муфты переходной, устройства оконечного и соединительного кабеля.

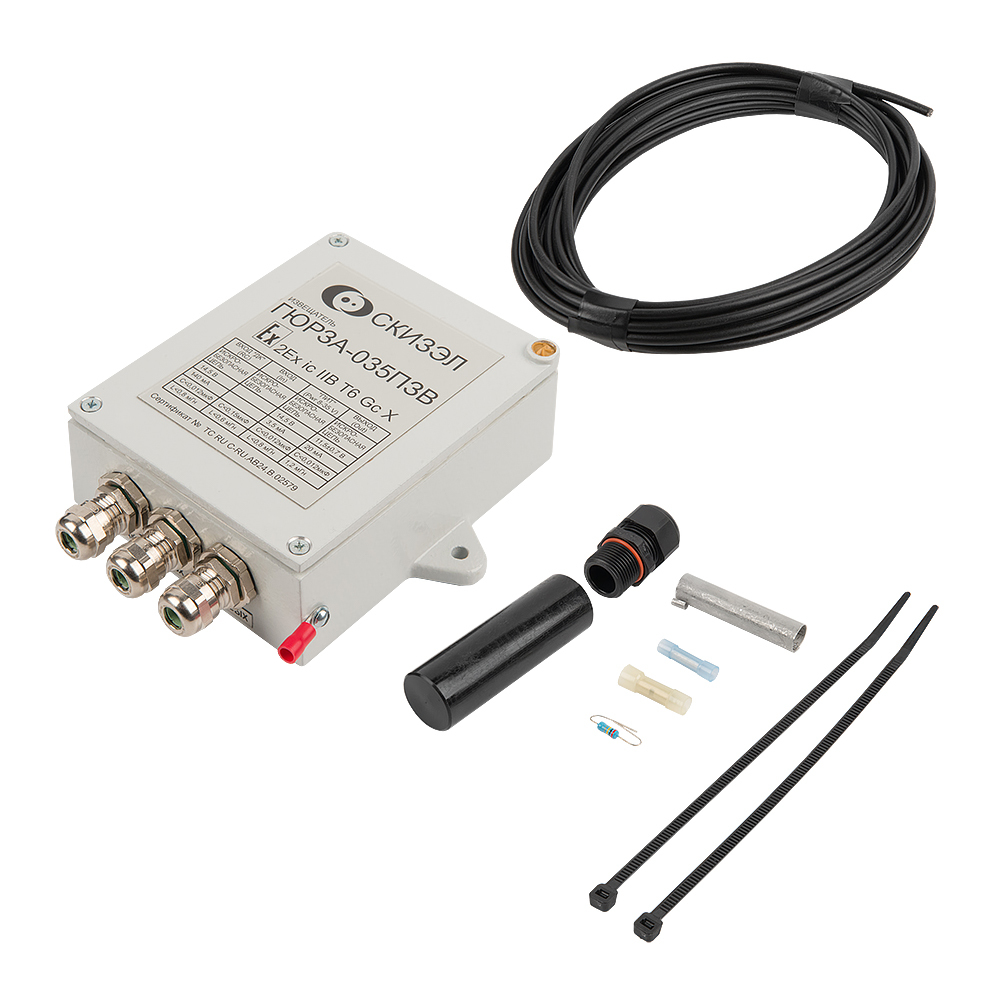

В стандартный комплект поставки извещателя входят:
- блок обработки сигналов (БОС) – 1 шт.;
- муфта переходная – 1 компл.
- устройство оконечное УО-001 – 1 компл.;
- паспорт – 1 экз.;
- руководство по эксплуатации – 1 экз.

ВНИМАНИЕ! ЗАМЕНА КАБЕЛЯ ТППШнг(С) 5х2х0,4 SKICHEL НА ДРУГИЕ ЧУВСТВИТЕЛЬНЫЕ ЭЛЕМЕНТЫ НЕ ДОПУСКАЕТСЯ.
