Извещатель охранный периметровый трибоэлектрический однозонный Гюрза-035ПЗВ

Гюрза-035ПЗВ Извещатель охранный периметровый трибоэлектрический однозонный, взрывозащищенное исполнение, зона обнаружения до 500м
Извещатель охранный периметровый трибоэлектрический однозонный. Предназначен для оборудования заграждений периметра во взрывоопасных зонах. Маркировка взрывозащиты 2Ex ic IIB T6 Gc X (2Ex ic IIB T6 X). Гарантия 8 лет. ФРКМ.425160.035-03. Перечни: Россети, Транснефть. Сертификат транспортной безопасности.

Извещатель охранный периметровый трибоэлектрический «Гюрза-035ПЗВ». Применяется для охраны периметров, расположенных во взрывоопасных зонах, имеет маркировку Ех«2Ex iс IIB Т6 Gc Х».

Принцип действия
Чувствительный элемент (ЧЭ) – трибоэлектрический кабель жестко крепится к заграждению. Нарушитель, преодолевая заграждение, независимо от способа преодоления, деформирует заграждение, соответственно деформируется и ЧЭ. Внутри ЧЭ за счет трения жил о поясную изоляцию возникает электрический заряд, являющийся входным сигналом для блока обработки сигналов. Извещатель формирует «Тревогу» в виде размыкания контактов выходного оптореле.


Основные характеристики
- количество зон охраны - 1
- вероятность обнаружения – 0,98
- тип ЧЭ – трибоэлектрический кабель - ТППШнг(С) 5х2х0,4 SKICHEL
- максимальная длина ЧЭ – 500 м
- максимальная длина зоны охраны (определяется конструкцией заграждения):
- по сигнализационному козырьку (ЧЭ – в одну линию) – до 500 м
- по полотну заграждения (ЧЭ – в две линии) – до 250 м
- по полотну заграждения (ЧЭ – в три линии) – до 160 м
- диапазон рабочих температур - от минус 60 до +50 0С
- напряжение питания – 12±0,6 В
- ток потребления – 1,5 мА (в режиме настройки – до 3,5 мА)

Особенности
применяется:
- совместно с прибором приемно-контрольным охранно-пожарным ППКОП 0149-1-1 «Яхонт-1И», имеющим вид взрывозащиты «Искробезопасная электрическая цепь», или аналогом;
совместно с источником питания, имеющим гальваническое разделение входных и выходных цепей, с выходным напряжением 12±0,6 В;
- бесперебойным источником постоянного тока ОПС «РИП-12» или аналогом;
совместно с барьером искробезопасности пассивным «БИБ-04-12», имеющим вид взрывозащиты «Искробезопасная электрическая цепь», или аналогом.
- имеет высокую помехозащищенность при высокой обнаружительной способности; при условии корректного монтажа в соответствии с Руководством по эксплуатации можно добиться практически полного отсутствия ложных срабатываний;
- возможность применения при действии сильных фоновых вибраций;
- возможность применения при низких температурах (до минус 60 0С) без подогреваемого шкафа, при низком энергопотреблении (ток потребления 1,5 мА), возможен «холодный старт»;
- простота настройки и эксплуатации;
- высокая надежность. Гарантийный срок эксплуатации – 8 лет, срок эксплуатации – 16 лет.

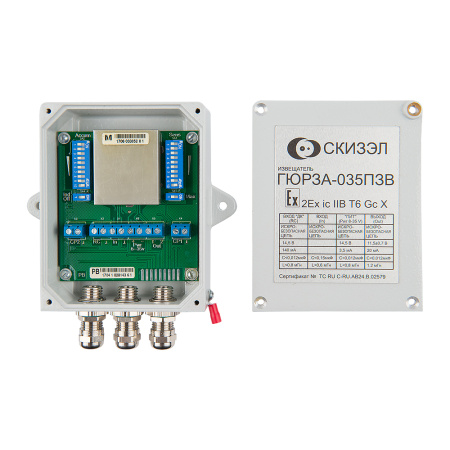

Извещатель состоит из блока обработки сигналов, чувствительного элемента, муфты переходной, устройства оконечного и соединительного кабеля.

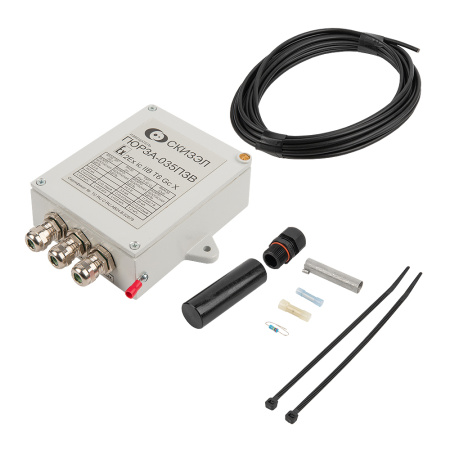

В стандартный комплект поставки извещателя входят:
- блок обработки сигналов (БОС) – 1 шт.;
- муфта переходная – 1 компл.
- устройство оконечное УО-001 – 1 компл.;
- паспорт – 1 экз.;
- руководство по эксплуатации – 1 экз.

ВНИМАНИЕ! ЗАМЕНА КАБЕЛЯ ТППШнг(С) 5х2х0,4 SKICHEL НА ДРУГИЕ ЧУВСТВИТЕЛЬНЫЕ ЭЛЕМЕНТЫ НЕ ДОПУСКАЕТСЯ.
