Блок обработки сигналов взрывозащищенное исполнение ВИБРОН-01 БОС-В

ВИБРОН-01 БОС-В Блок обработки сигналов взрывозащищенное исполнение
Извещатель предназначен для использования в качестве средства охранной сигнализации для обнаружения преодоления нарушителем (человеком) заграждения, выполненного из сварной металлической сетки типа ССЦП («Махаон-стандарт») высотой до 6 метров или им подобных путем перелаза (в том числе с помощью лестницы), разрушения с перекусыванием, перепиливанием или проламыванием полотна ограждения. Функционально извещатель состоит из блока обработки и точечных адресных виброчувствительных датчиков включаемых в два фланга.

Один вибрационный датчик обеспечивает контроль от 1 до 6 секций ограждения.

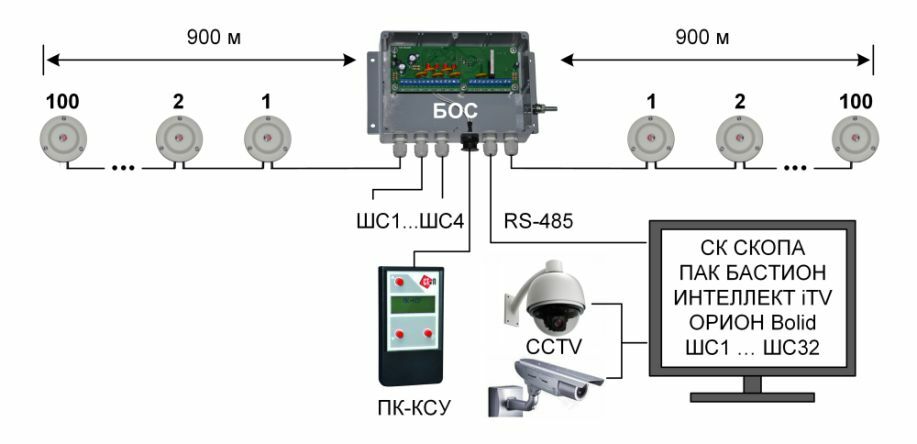

Максимальное кол-во датчиков, подключаемых к блоку обработки до 200шт. (по 100 в каждом фланге). Длина одного фланга до 900м, таким образом максимальная протяженность контролируемого одним извещателем участка периметра равна 1,8км.

Включение извещателя в сигнализационный комплекс охраны периметра автономный (СКОПА) или любой другой при условии программной интеграции посредством интерфейса RS-485.

Извещатель представляет собой комплекс, состоящий из адресных точечных виброчувствительных датчиков (ДВ) и блоков контроля шлейфов сигнализации (БК-ШС), включаемых в два фланга посредством двух четырехпроводных линий к блоку обработки сигналов (БОС).

ДВ имеет встроенный процессор, обеспечивающий контроль своей локальной зоны заграждения (от одной до шести секций заграждения в зависимости от его конструкции) и формирование сигнала о воздействии на заграждение в этой зоне при соответствии частотных и амплитудных параметров воздействия заданным критериям.

БК-ШС обеспечивает включение извещателей с "сухим" контактом реле (магнитоконтактных, радиоволновых и т.п.) в линию ДВ.

БОС обеспечивает адресный контроль состояния линий двух флангов и каждого ДВ, обработку временных параметров воздействий для каждого ДВ в отдельности, формирование извещений о тревоге.

Основными преимуществами извещателя ВИБРОН является:
- гарантированное обнаружение разрушения и преодоления, как основного полотна ограждения, части полотна заглубленного в землю, так и козырькового заграждения из АКЛ;
- точность определения проникновения нарушителя до одного полотна ограждения(3м);
- в отличии от кабельных трибоэлектрических извещателей, извещатель ВИБРОН-01 не меняет чувствительность из-за изменения температуры окружающей среды;
- наличие взрывозащищенной версии (степень взрывозащиты - "искробезопасная" цепь)

Извещатель способен выявлять следующие воздействия на ограждение:
- разрушение заграждения «выкусыванием» прохода, как с отгибанием части полотна, так и без отгибания;
- разрушение заграждения перепиливанием прутьев сетки заграждения;
- перелаз без подручных средств;
- перелаз с помощью приставной лестницы с опорой на заграждение.

При этом извещатель устойчив к воздействию следующих помех:
- одиночный неразрушающий удар по полотну заграждения;
движение групп людей в непосредственной близости (без касания) от заграждения;
- движение одиночного автотранспорта массой до 3т на расстоянии более 1м от заграждения;
- движение железнодорожного транспорта на расстоянии более 25м от заграждения;
- посадка на заграждение птицы (ворона и меньшие по размерам);
- акустические шумы с уровнем 80дБ SPL от источника, удаленного от ДВ на расстояние более 0,5м;
- излучение УКВ радиостанций диапазона 433МГц и сотового телефона на расстоянии более 0,5м от БОС и ДВ;
- ЛЭП напряжением до 10кВ, расположенных параллельно заграждению на расстоянии более 10м от линии до нижнего провода ЛЭП и более 30м для линий до 500кВ;
- ветер со скоростью до 20м/с с порывами до 40м/с;
- грозовые импульсы, наводимые в соединительных линиях с пиковым значением наведенного тока до 100А длительностью до 2мс;
- электромагнитные помехи по ГОСТ Р50009.

Технические характеристики:
- Колличество флангов, шт 2
- Максимальная длина линии каждого фланга, м 900
- Максимальное количество ДВ в линии каждого фланга, шт. 100
- Максимальное количество БК-ШС в линии каждого фланга, шт. 100
- Диапазон рабочих напряжений питания, В от 10,2 до 30
- Диапазон рабочих температур 01 -60...65° С
- Диапазон рабочих температур 01А, 01В -60...65° С

Максимальный потребляемый ток (при замыкании линий ПИТ обоих флангов), мА, не более:
- при напряжении питания 01 12 В, 400
- при напряжении питания 01 24 В. 150
- при напряжении питания 01А, 01В 12 В, 500
- при напряжении питания 01А, 01В 24 В. 210
Значения получены по результатам эксплуатации и являются справочными при выборе источника питания.

Потребляемый ток при максимальном количестве ДВ, мА, не более:
- при напряжении питания 01 12 В, 140
- при напряжении питания 01 24 В. 90
- при напряжении питания 01А, 01В 12 В, 240
- при напряжении питания 01А, 01В 24 В. 150

- Колличество встроенных ШС, шт 4
- Колличество внешних ШС, шт 32
- Колличество подключаемых блоков силовых реле (БСР), шт 256
- Средний срок службы извещателя, лет, не менее 8
- Среднее время наработки на отказ, ч, не менее 40000
- Вероятность возникновения отказа, приводящего к ложной тревоге, за 1000 ч, не более 0,01
- Вероятность обнаружения, не менее 0,98

Состав: блок БОС-В - 1шт., КМЧ для установки БОС - 1шт., имитатор воздействия - 1шт., БИБ-В 1-2 шт. (кол-во оговаривается при заказе, цена приведена с учетом 1 БИБ-В), предохранитель 0,1А - 2 шт., муфта вводная - 1 шт., РЭ, ПС.
