Извещатель охранный периметровый трибоэлектрический однозонный Гюрза-035ПЗ исп.1

Гюрза-035ПЗ исп.1 ФРКМ.425160.035-04.Сертификат Росатома Извещатель охранный периметровый трибоэлектрический, зона обнаружения до 500м
Извещатель охранный периметровый трибоэлектрический. Одна зона охраны. Код ОКПД2 26.30.50.143. Гарантия 10 лет. ФРКМ.425160.035-04. Сертификат Росатома.

Принцип действия
Чувствительный элемент (ЧЭ) – трибоэлектрический кабель жестко крепится к заграждению. Нарушитель, преодолевая заграждение, независимо от способа преодоления, деформирует заграждение, соответственно деформируется и ЧЭ. Внутри ЧЭ за счет трения жил о поясную изоляцию возникает электрический заряд, являющийся входным сигналом для блока обработки сигналов. Извещатель формирует «Тревогу» в виде размыкания контактов выходного оптореле. Совместим с любой приемно-контрольной аппаратурой.

Основные характеристики
- количество зон охраны - 1;
- вероятность обнаружения – 0,98;
- тип чувствительного элемента – трибоэлектрический кабель (ТППэп-10П SKICHEL или ТППэп-5П SKICHEL);
- максимальная длина ЧЭ – 500 м;
- максимальная длина зоны охраны (определяется конструкцией заграждения):
- по сигнализационному козырьку (ЧЭ – в одну линию) – до 500 м
- по полотну заграждения (ЧЭ – в две линии) – до 250 м
- по полотну заграждения (ЧЭ – в три линии) – до 160 м
- диапазон рабочих температур - от минус 65 до +70 0С;
- напряжение питания – от 8 до 36 В;
- ток потребления – 1,5 мА (в режиме настройки – до 3,5 мА).

Особенности
- высокая помехозащищенность при высокой обнаружительной способности; при условии корректного монтажа в соответствии с Руководством по эксплуатации можно добиться практически полного отсутствия ложных срабатываний;
- возможность применения в условиях сильных электромагнитных полей (под ЛЭП 750 кВ), при действии сильных фоновых вибраций (в непосредственной близости железных дорог);
возможность применения при низких температурах (до минус 65 ОС) без подогреваемого шкафа, при низком энергопотреблении (ток потребления 1,5 мА), возможен «холодный старт»;
- простота настройки и эксплуатации;
- высокая надежность. Гарантийный срок эксплуатации – 8 лет, срок эксплуатации – 16 лет.

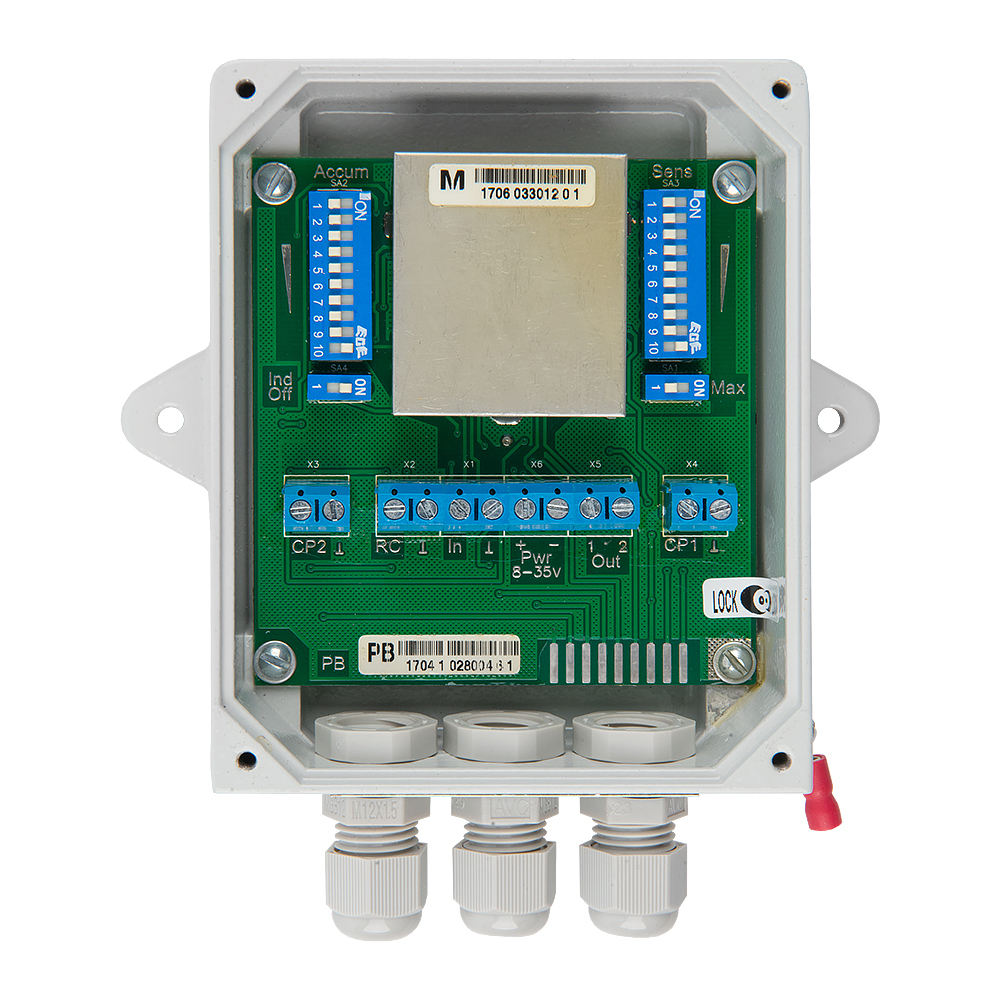

Извещатель состоит из блока обработки сигналов, чувствительного элемента, муфты переходной, устройства оконечного и соединительного кабеля.

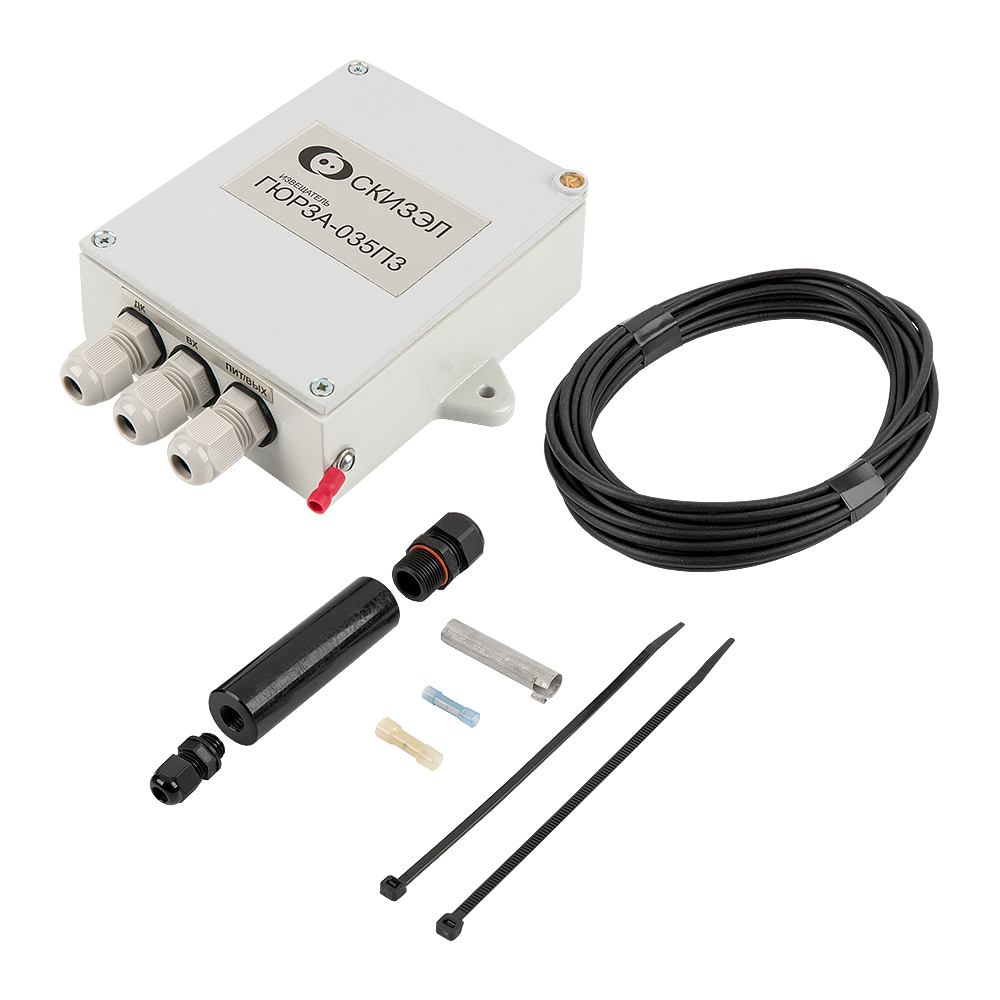

В стандартный комплект поставки извещателя входят:

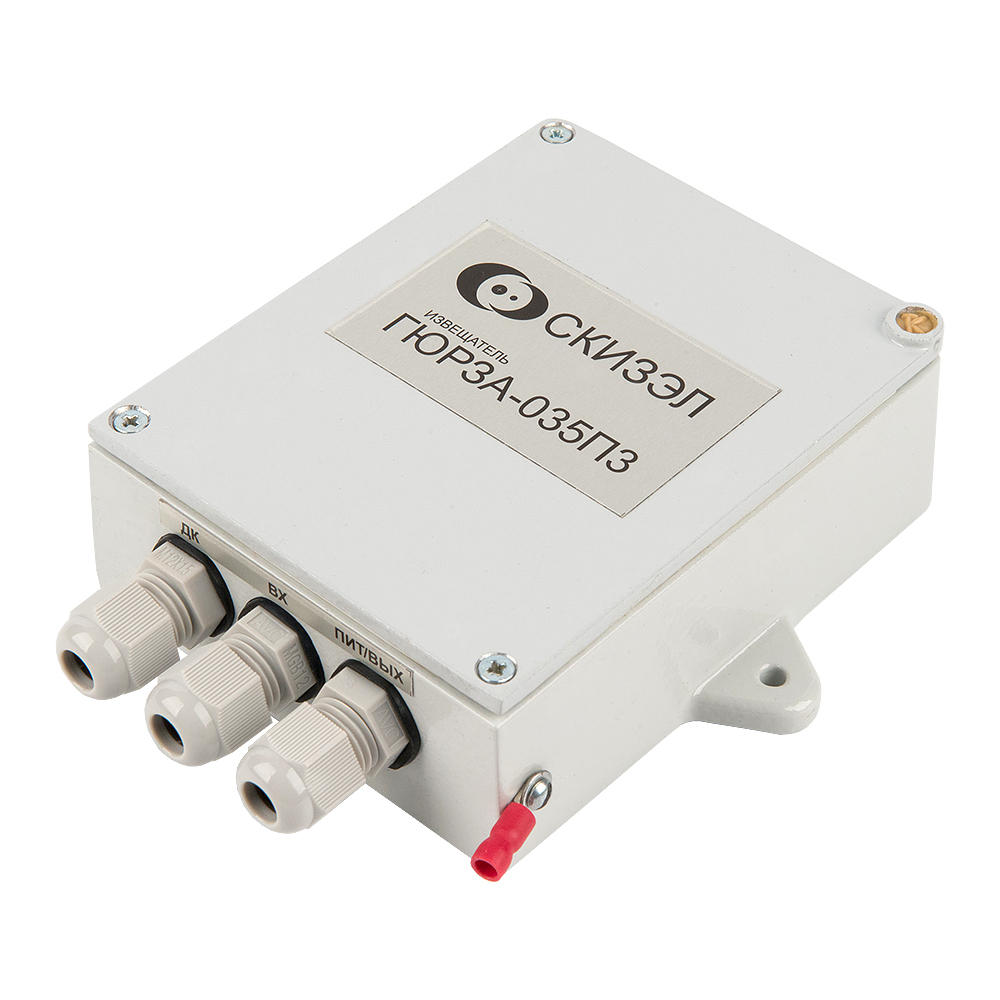

– блок обработки сигналов (БОС) – 1 шт.;

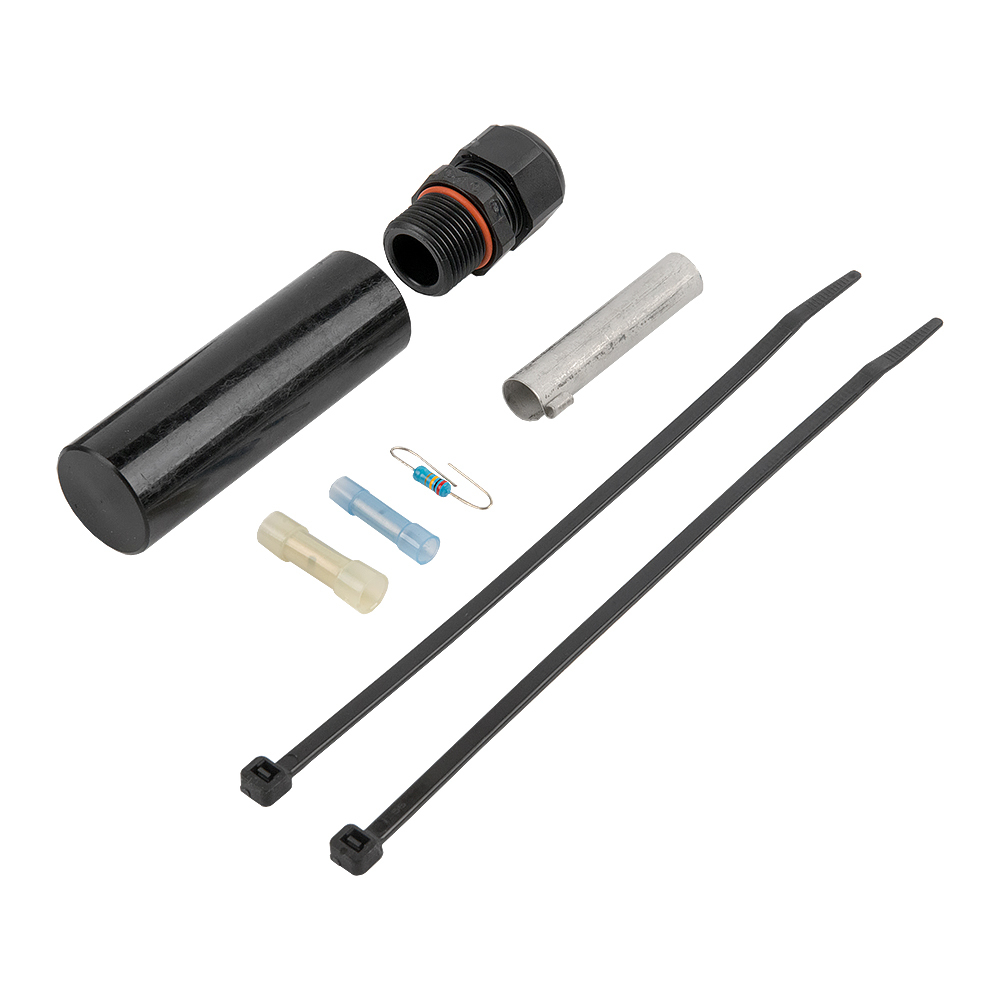

– муфта переходная – 1 компл.;
– устройство оконечное УО-001 – 1 компл.;
– кабель соединительный РК 50-2-16 – 5 м.;
– паспорт – 1 экз.;
– руководство по эксплуатации – 1 экз.

Чувствительный элемент 5П или 10П, муфта соединительная, сенсор СПВ-1Г с узлом крепления, регулятор чувствительности сенсора РЧС-Т, проволока вязальная и комплекты монтажных частей поставляются отдельно.

Замена чувствительного элемента 5П (кабель ТППэп 5х2х0,32-315 SKICHEL или кабель ТППэп 5х2х0,4 SKICHEL), или 10П (кабель ТППэп 10х2х0,32-315 SKICHEL, ТППэп 10х2х0,32 SKICHEL или кабель ТППэп 10х2х0,4 SKICHEL), на кабели других марок не допускается.
