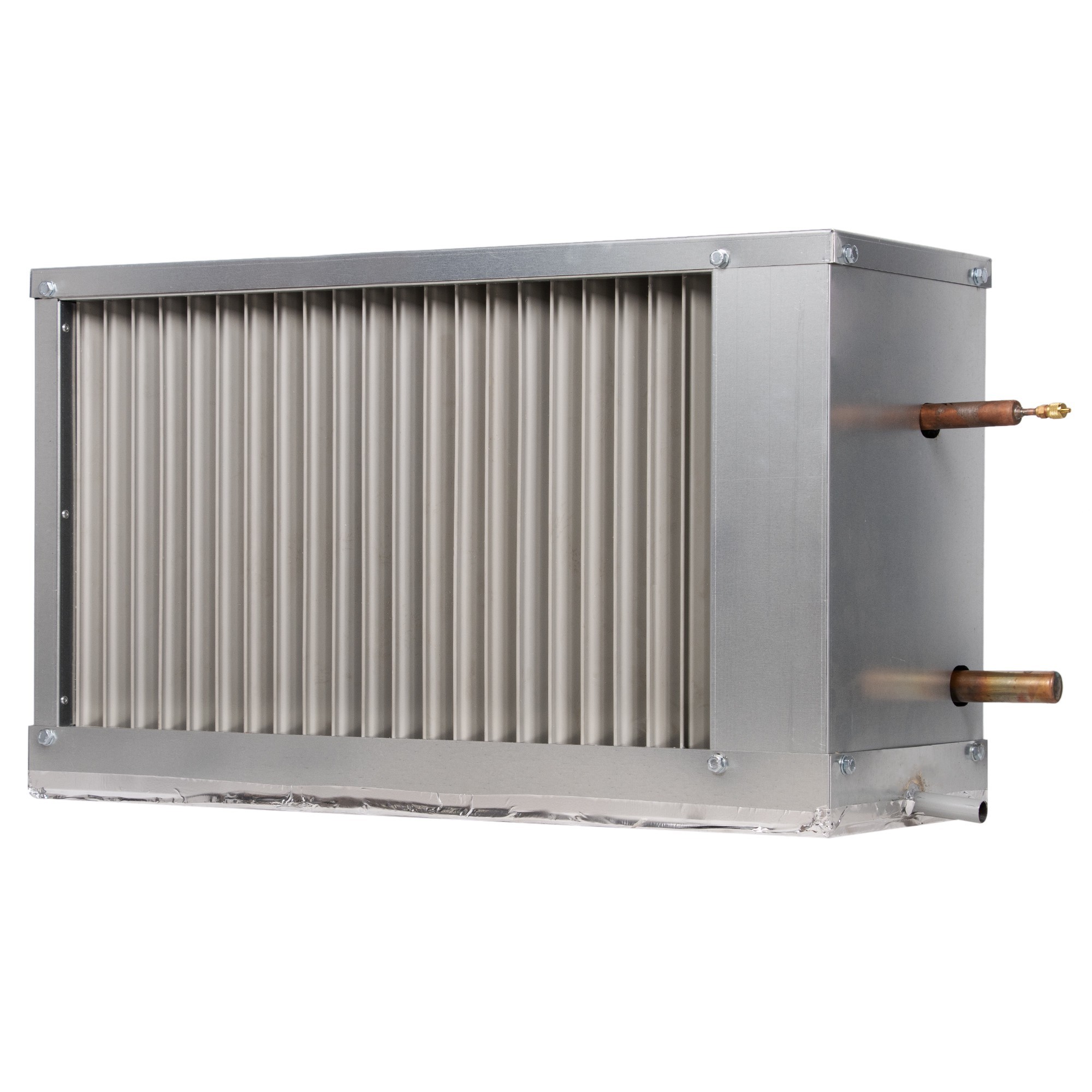

SHUFT WHR-R 600*300-3 Охладитель фреоновый для прямоугольных каналов
Охладители серий WHR-W, WHR-R устанавливаются непосредственно в прямоугольные каналы систем приточной вентиляции жилых, общественных и производственных помещений, в которых требуется охлаждение подаваемого воздуха.
Корпуса воздухоохладителей серий WHR-W и WHR-R изготовлены из оцинкованного стального листа.
Теплообменник выполнен из медных труб с алюминиевым оребрением. Стандартно имеет трехрядное исполнение. Шаг оребрения составляет 2,1 мм (вместо общепринятого для наборных систем вентиляции 2,5 мм). Уменьшенный шаг позволяет существенно увеличить теплоотдачу и оптимизировать массогабаритные показатели при незначительном увеличении аэродинамического сопротивления теплообменника. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Пайка калачей теплообменника осуществляется припоем с 2 % содержанием серебра, что обеспечивает высокое качество паяных деталей.
В качестве теплоносителя водяных охладителей могут использоваться как вода, так и незамерзающие смеси. Максимальное рабочее давление 16 бар. Все охладители испытаны на герметичность при давлении 24 бар.
Блок каплеуловителя изготовлен из отрезков пластикового профиля шириной 100 мм, установленных с шагом 33 мм по всей ширине теплообменника. Пластиковый профиль имеет специальное криволинейное сечение, что позволяет задерживать капли влаги при прохождении воздуха через теплообменник и блок каплеуловителя. Влага стекает и скапливается в поддоне из оцинкованной стали с патрубком для отвода конденсата. Наружная поверхность поддона покрыта теплоизолирующим материалом.
Подвод хладагента в стандартном исполнении – слева по ходу движения воздуха.
Регулирование температуры воздуха с помощью водяных охладителей осуществляется посредством изменения температуры теплоносителя, поступающего в теплообменник. Обычно это реализуется за счет происходящего в смесительном узле смешивания в необходимых пропорциях холодного прямого и нагретого обратного потоков теплоносителя.
Преимущества
- Прочный корпус из оцинкованной стали.
- Шаг оребрения 2,1 мм.
- Устанавливаются непосредственно в канал.
- Медно-алюминиевый теплообменник.
- Наружная поверхность дренажного поддона покрыта теплоизолированным материалом.
- Встроенные патрубки для отвода воздуха и слив теплоносителя.
- Изготавливаются в восьми типоразмерах и стандартно имеют 3-рядное исполнение.
Характеристики:
Основные
- Бренд SHUFT
- Серия WHR-R
- Хладагент R22, R410A, R507, R404A, R134a
- Материал корпуса Оцинкованная сталь
- Материал теплообменника Медно-алюминиевый
- Тип нагревательного элемента Медно-алюминиевый теплообменник с механически расширенными трубами
- Срок службы 10 лет
- Гарантийный срок 12 мес
- Страна производства РОССИЯ
Потребительские
- Область применения Полупромышленное оборудование
- Вид канала Прямоугольный
Дополнительные
- Шаг оребрения теплообменника 2.1 мм
Производительность
- Аэродинамическое сопротивление теплообменника 59 Па
- Гидравлическое сопротивление теплообменника 10 кПа
- Макс. расход воздуха 1760 м³/час
- Мощность теплообменника 10.3 кВт
- Расход воды 1,33 м³/час
- Скорость воздуха в воздухонагревателе 2.7 м/с
- Температура воздуха после теплообменника 16.2 °С
Монтажные
- Вариант размещения Горизонтальное
- Мощность нагревателя 9.48 кВт
- Макс. потребляемая мощность, Вт 9480 Вт
- Макс. рабочее давление 59 Па
- Посадочный размер вентиляционного канала 600*300 мм
- Вход/выход теплообменника 1 (внешняя) дюйм
- Вход/выход теплообменника 16/22 мм
- Диаметр патрубка для отвода конденсата 20 мм
- Макс. напор 59 Па
- Напряжение электропитания, В 220 - 380 В
Комплектность
- Каплеуловитель Да
- Отвод конденсата Да
Вес и габариты товара
- Вес товара (нетто) 20.5 кг
- Высота товара 31.6 см
- Ширина товара 39 см
- Глубина товара 72 см
Вес и габариты упаковки
- Вес товара с упаковкой (брутто) 21 кг
- Высота упаковки товара 34.5 см
- Ширина упаковки товара 83.5 см
- Глубина упаковки товара 62 см
Характеристики
| Функционал | Охладитель фреоновый для прямоугольных каналов |
